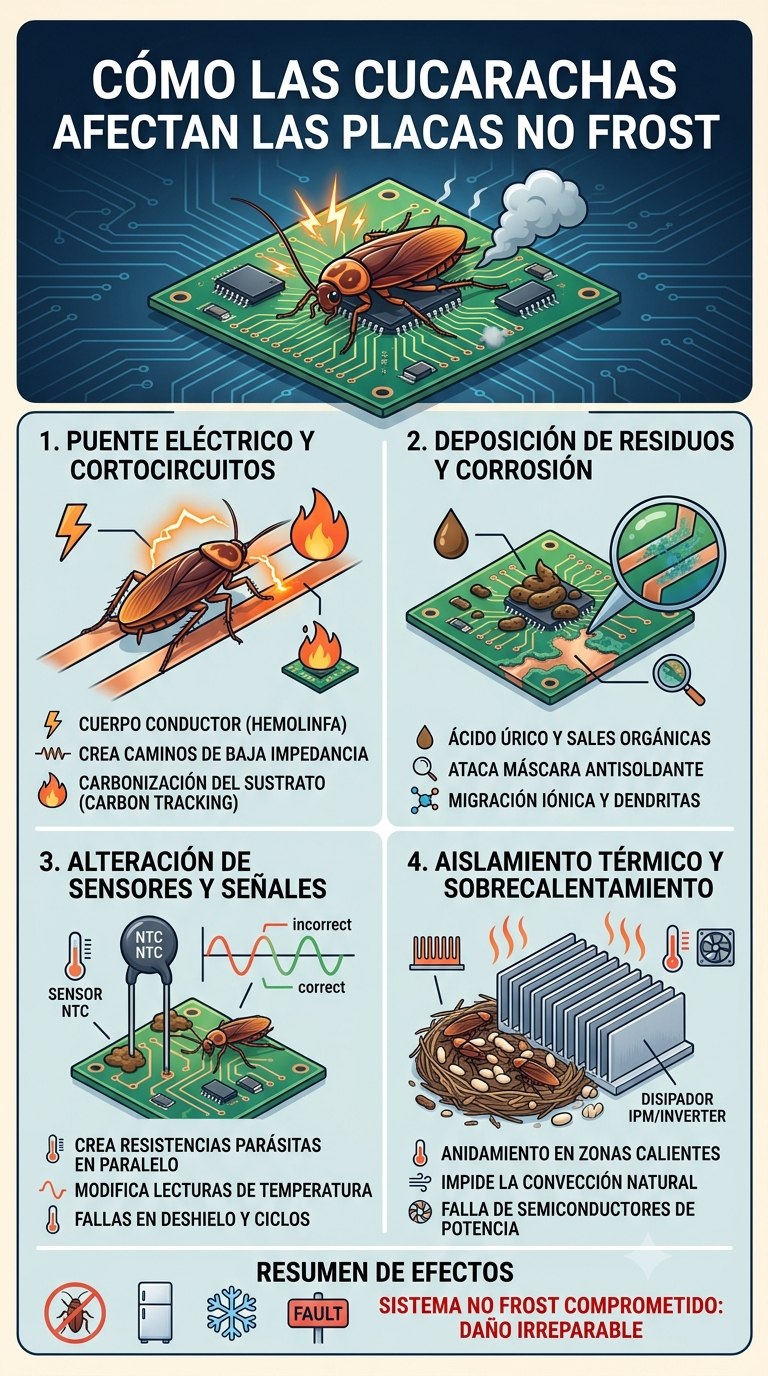

El enemigo invisible de tu heladera: fallas en placas No Frost por cucarachas


El impacto de las plagas de cucarachas (Blattella germanica, habitualmente) en los circuitos electrónicos de heladeras No Frost no es solo un problema de higiene, sino un fenómeno técnico complejo que combina conducción eléctrica, corrosión química, degradación dieléctrica y alteración térmica. La zona de la placa principal en las heladeras No Frost —ubicada generalmente cerca del compresor o en la parte posterior/superior— ofrece el microclima perfecto para estos insectos: calor disipado por componentes de potencia, oscuridad, refugio y vibraciones mínimas.



1. Puente de Conducción Eléctrica (Cortocircuitos y Arcos)

El cuerpo de una cucaracha está compuesto predominantemente por agua y hemolinfa, un fluido rico en iones (sodio, potasio, cloruros y proteínas).
• Cierre de circuito de alta impedancia a baja impedancia: Al desplazarse sobre la placa, el cuerpo del insecto actúa como un conductor biológico. Si toca simultáneamente dos pistas con diferente potencial (por ejemplo, Fase 220v y Neutro, o la salida hacia el relé de la resistencia de deshielo y GND), se produce una descarga instantánea.
• Arco eléctrico y carbonización: La corriente destruye al insecto por calentamiento Joule instantáneo. La combustión de su materia orgánica deja una huella de carbón altamente conductora (carbon tracking) sobre el sustrato de la placa (FR-4 o CEM-1). Este camino de carbón mantiene el cortocircuito activo de forma permanente, aunque el cuerpo del insecto se pulverice.
• Destrucción de puertos del microcontrolador (MCU): Si la conducción ocurre entre una línea de alta tensión (alimentación de cargas como compresor o forzador) y una pista de señales de control (5v o 3.3 v), se inyecta alta tensión directamente a las entradas/salidas (I/O) del MCU, destruyendo la etapa lógica sin posibilidad de reparación.



2. Acumulación de Deyecciones: Corrosión y Migración Iónica

Las cucarachas depositan heces, orina y feromonas de agregación de forma continua sobre el PCB.
• Ataque químico por Ácido Úrico: Las deyecciones contienen ácido úrico, sales orgánicas y humedad. Este compuesto ataca la capa de máscara antisoldante (solder mask), degradándola hasta dejar expuesto el cobre de las pistas y los puntos de soldadura (estaño/plomo o estaño/plata).
• Migración Electroquímica y Dendritas: En presencia de tensión continua (DC) y la humedad absorbida por la materia orgánica, se desencadena un proceso de electrodeposición inversa. Los iones metálicos del cobre o estaño migran entre pistas adyacentes formando dendritas metálicas (microfilamentos microscópicos conductores).
• Resistencias parásitas en líneas de sensores: Las heladeras No Frost dependen críticamente de divisores de tensión formados por termistores NTC (sensores de ambiente y evaporador). La materia orgánica fecal húmeda crea una resistencia en paralelo parásita entre las pistas del sensor. o Efecto práctico: Al bajar artificialmente la resistencia leída por la entrada analógica (ADC) del microcontrolador, la placa "cree" que el evaporador está a una temperatura diferente a la real, provocando fallas de deshielo, bloqueo por hielo del evaporador o ciclos de marcha continuos sin corte.



3. Aislamiento Térmico y Sobrecalentamiento de Componentes

Las cucarachas suelen anidar en las zonas de mayor disipación térmica de la placa:
• Módulos IPM / Inverter: En heladeras con tecnología Inverter, la etapa de potencia utiliza un módulo IPM (Intelligent Power Module) o MOSFETs de conmutación rápida que requieren disipadores de aluminio.
• Fuentes Conmutadas (SMPS): El integrado de control de la SMPS (como la serie TNY/LNK), los diodos Schottky y las resistencias de potencia de la fuente auxiliar disipan calor constantemente.
• Efecto de la acumulación: La acumulación masiva de cadáveres, exuvias (mudas de piel) y ootecas (cápsulas de huevos) crea un colchón aislante térmico. Esto impide la convección natural del aire sobre los disipadores, elevando la temperatura de juntura de los semiconductores hasta activar las protecciones térmicas internas o causar la falla por avalancha térmica de la fuente y la etapa Inverter.



Algunas Fallas Funcionales Específicas en Sistemas No Frost

* Resistencia Deshielo
Corto en TRIAC/Relé
Queda activa permanentemente (derritiendo plásticos) o no enciende jamás, causando bloqueo total de hielo en el evaporador.

* Sensores NTC
Lecturas Descalibradas
Corrientes de fuga en las entradas analógicas engañan al MCU. El freezer no enfría lo suficiente o el motor no corta.

* Forzador / Fan
Falla Optoacoplador
Desactivación o fluctuación de velocidad en el ventilador del freezer, impidiendo el flujo de aire helado hacia abajo.

* Damper Motorizado
Bloqueo de Señal
Falta de lectura en finales de carrera por suciedad fecal, dejando la compuerta congelada en posición cerrada o abierta.
